LE PORTE-OUTIL ADAPTÉ À CHAQUE TYPE D'USINAGE.
Chaque secteur, chaque application d'usinage a ses exigences particulières en matière de serrage d'outils. La gamme va de l'usinage à grande vitesse à l'usinage lourd.
HAIMER propose pour tous les besoins particuliers le porte-outil et la technique de serrage les mieux adaptés. C'est pour cela que nous investissons chaque année près de 10 % de notre C.A. dans la recherche et le développement.
Notre premier souhait est d'offrir à nos clients de solutions durables qui leur donnent un avantage compétitif. Vous pourrez ainsi toujours garder de l'avance sur vos concurrents.
Cône DIN ISO 7388-1 SK30/SK40/SK50 (anciennement DIN 69871)
Interface utilisée traditionnellement pour les broches de fraisage, la DIN ISO 7388-1 (anciennement DIN 69871) se caractérise par sa très grande robustesse de conception. Sa gamme d'application va de l'usinage de finition à l'usinage lourd. Le serrage dans la broche de fraisage s'effectue via la tirette de préhension supplémentaire. Le centrage est assuré exclusivement par la surface conique. La DIN ISO 7388-1 (anciennement DIN 69871) convient donc en premier lieu aux applications dont les vitesses de rotation ne dépassent pas 12.000 tr/min
Cône JIS (MAS 403) BT30/BT40/BT50
Interface utilisée traditionnellement pour les broches de fraisage, la JIS B 6339-2 se caractérise par sa robustesse de conception. Sa gamme d'application va de l'usinage de finition à l'usinage lourd. Avec l'interface BT, le serrage dans la broche de fraisage s'effectue via la tirette de préhension supplémentaire. Le centrage est assuré exclusivement par la surface conique. L'interface JIS B 6339-2 convient donc en premier lieu aux applications dont les vitesses de rotation ne dépassent pas 12.000 tr/min
Cône creux DIN 69893 HSK-A, HSK-E, HSK-F
L'interface de broche DIN 69893 est aujourd'hui le nouveau standard pour les centres d'usinage. Le serrage s'effectue via le cône à appui plan, ce qui assure un centrage d'une grande précision et un positionnement axial solide de l'attachement dans la broche, ainsi qu'une répétabilité élevée lors des changements d'outil. La version DIN 69893-1 HSK-A de l'interface se caractérise par la transmission d'un couple supplémentaire, au moyen de gorges d'entraînement situées sur la queue du cône. La norme DIN 69893 HSK-A/HSK-E/HSK-F est appliquée principalement dans l'usinage à grande vitesse.
ISO 26623 HAIMER PSC porte-outils
L'interface de broche ISO 26623 est un système d'outil modulaire innovant, d'une précision maximale, très répandu en particulier sur les machines multifonctions (centres de tournage-fraisage). La transmission du couple et le centrage se font via le cône polygonal à appui plan, assurant ainsi un positionnement axial solide et une résistance élevée à la torsion.
Accessoires pour porte-outils
HAIMER propose une large gamme d'accessoires pour porte-outils de notre propre production pour correspondre au programme de porte-outils, rallonges de frettage, manchons de réduction, pinces de serrage ER standard et Power, tirettes ...
voir plus
Porte-Outils Haimer

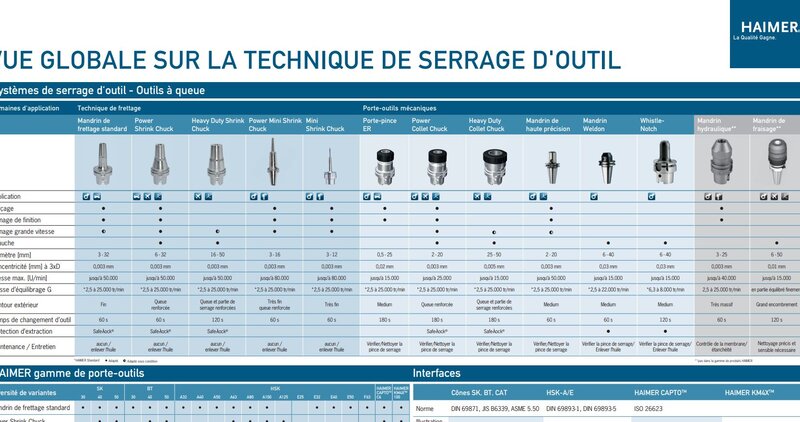

Guide des outils HAIMER
Le guide des outils HAIMER offre une vue d'ensemble du programme de livraison HAIMER ainsi que des domaines d'application et des caractéristiques techniques des différents systèmes de maintien des outils.
